规格型号 对应换热器压降值

MPDS 6420     91～160KPa

MPDS 6130     28～50　KPa

MPDS 680      18～30　KPa

MPDS 650      12～18　KPa

MPDS630        8～12　KPa

技术参数：

开关容量：5A;250VAC            输出形式：SPDT干触点输出     最大允许压差：5bar

外壳防护等级：IP54               介质温度：-20～+70℃           寿命：10万次

最高承压：20bar                   高低压侧连接口：1/4”SAE 或 G1/4”

命名方法和型号举例：MPDS 680

MPDS-产品型号       6-接管尺寸     80-动作压差值

工作原理

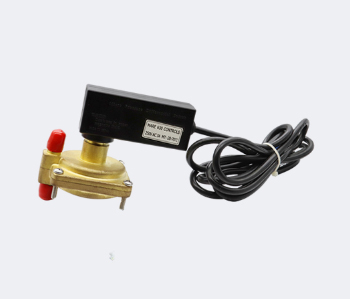

MPDS系列压差开关（又称压差式流量开关）在HVAC系统中的应用主要是根据HVAC设备的阻力和流量的曲线进行控制的，我们知道HVAC设备的换热器（套管式、壳管式、管板式和常用的板式换热器）、水过滤器、水泵及阀门等设备都有其压降（阻力）与流量的性能曲线，只要检测换热器两端的进出水压差，并与该设备的预先设置值进行比较，就可以准确控制流量。压差开关（又称差式流量开关）作为流量控制开关具有流量控制准确、对系统不再附加阻力、又对水管管径没有要求以及无水流扰动干扰等优点，因而可广泛应用在使用焊板式换热器、套管式换热器和壳管式换热器的大中小型风冷或水冷冷水机组中，起到水流量检测和控制、防冻保护的功能。
